På denna sida finner du mycket information angående vad designkvalitet är, olika arbetssätt och vad olika nivåer av designkvalité kan innebära för just din produkt.
Det är mycket information som uppdateras efter hand.
Innehållet är uppdelat på
Designkvalité - Begrepsförklaring
Uppdragsförslag - Exempel av upplägg
Nivå 1-3 - Tunnplåtsproduktion utan formpressning, men med plan/bockad eller enkelkrökt tillverkning
Nivå 4-7 - Tillverkning med pressning/gjutning
Klicka på länkarna ovan, eller scrolla och läs!

Designkvalité

Cad model of DextroTop, shows some of the features. Designkvalitet ska inte blandas samman med design.
o Design handlar om formspråk, där finns inga rätt eller fel. Bara tycke och smak.
o Designkvalitet är hur formspråket är utfört på produkten. Där finns mer påtagliga rätt och fel även om det är svårt att mäta med siffror.

Tre korta om designkvalitet.
o Omedvetet väljer vi saker med ögat och inte bara efter teknisk specifikation.
Av två produkter med samma teknik kommer du välja den som visuellt verkar ha
bäst kvalitet.
o Designkvalitet av rätt nivå och implementerad rätt i arbetsprocessen
kostar inte mycket extra. Varken i utveckling eller produktion!
o Det kan vara skillnaden på att sälja fler exemplar än konkurrenten, så det är
lönsamt att titta närmre på!

Det är designkvalitet!

Uppdragsförslag

Alla företag och produkter har olika förutsätttningar att implementera designkvalité i processerna.
Olika alternativ kommer att beskrivas kortfattat här nedan. Kombinationer och nivåer är naturligtvis möjliga att mixa för att passa just er process bäst.

Analys av befintliga produkter
Inför utveckling av ny produktgeneration kan vi tillsammans gå igenom dagens produkt så ni själva kan implementera kvalitetshöjande detaljer från början av utvecklingen av den nya produkten.
Analysen kan göras med enklare fotoredigering av bilder från web eller foton tagna ur speciellt kritiska vinklar för att på bästa möjliga, och tydliga sätt, redovisa med text och bild vad som hade höjt designkvalitén.
Denna nivå kan med fördel kompletteras med "Medverkan i designprocess, Analys" som du kan läsa mer om här nedan.
Passar speciellt bra för företag med väldigt hög sekretess vid utveckling av ny produkt.

Medverkan i designprocess, Analys
Denna nivå är egentligen en utveckling av fösrsta steget.
Analys sker troligen av 2D-skisser och 3D-modeller vilket ger möjlighet att visa på kritiska detaljer som ni själva kan ändra i er egen CAD-miljö och ert eget arbetssätt.
Kostnadseffektivt sätt att höja standarden vid utveckling av ny produkt.

Medverkan i designprocess, Praktiskt genomförande
Här fördjupas sammarbetet och A-iDÉ gör justeringar direkt i CAD-filer eller levererar separata parter/CAD-filer klara att foga samman med era befintliga filer.
Beroende av programvaror och arbetsstruktur kan det variera om filer levereras med historik eller som "döda" modeller.
Passar bra till produkter som är lite mer avancerade i former.
Men funkar naturligtvis till alla produkter där ni vill ha avlastning i CAD-arbetet och behålla fullt fokus på konstruktion och funktion.

Kurs
Olika kursavsnitt kan vävas samman till en längre kurs eller vara korta punktinsatser för att höja kompetencen hos personalen.
Alla företag har olika nivå och behov, därför blir kursmaterialet skräddarsytt för just ert företag.

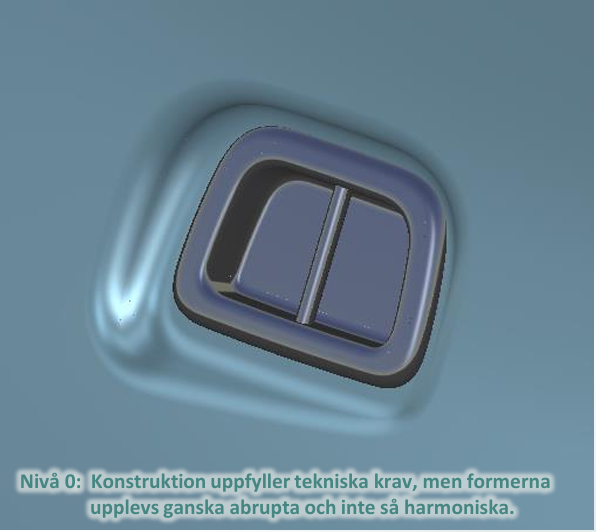

Olika nivåer av designkvalité

Här följer en förklaring uppdelad i sju nivåer. Hur långt just din produkt kan utvecklas beror bland annat på materialval och tillverkningsteknik.
Nivå 1-3, Designkvalité inom konstruktion
Dessa nivåer lämpar sig för produkter med enklare tillverkningsprocesser och främst består av plana/böjda eller bockade plåtar med laser-/vattenskurna former.
Kortfattat, tunnplåtsproduktion utan formpressning.
Nivå 4-7, Designkvalité för mer avancerade former
För att utnyja fördelarna här krävs pressning eller gjutning som tillverkningsmetod för att hantera dubbelkrökta ytor.

Styckelinje
Nivå 1 Hitta rätt vinklar och avstånd i detaljernas utformning.

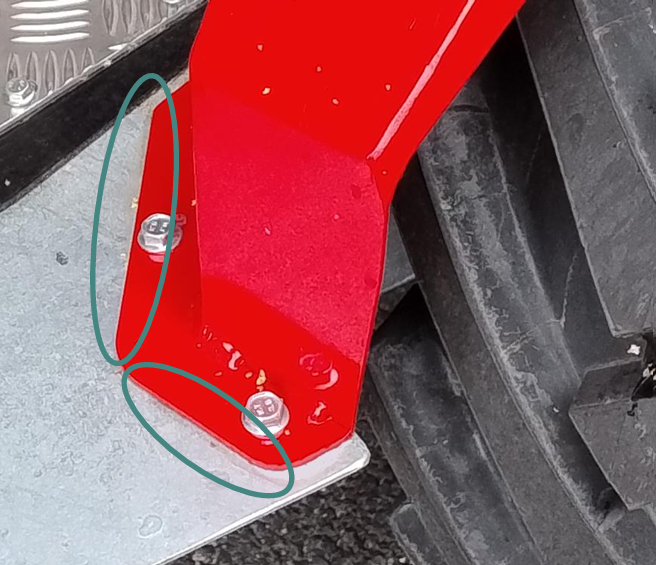

Skärkant justerad (Photoshopad)

Förenklat cad-arbete ger dålig visuell upplevelse.

Svårigheten i detta steg är att hitta detaljerna som håller onödigt låg nivå.
Ofta är produktutveklare fokuserade på att uppnå funktion och man stirrars sig blind på sin egen produkt. Även små detaljer registreras av ögat och leder till en sämre känsla för produkten.
Det kan därför vara effektivare att ta in någon utomstående för att identifiera områden som lämpar sig för att höja designkvalitén.
Vill man utveckla inom företaget är det som brukar behövas att gå igenom en kort "att tänka på" inom grafisk design.
Att använda termen grafisk design kan verka märkligt, men i de flesta fall är det just hur olika grafiska former, mönster eller areor av olika matrerial läses av kunden.

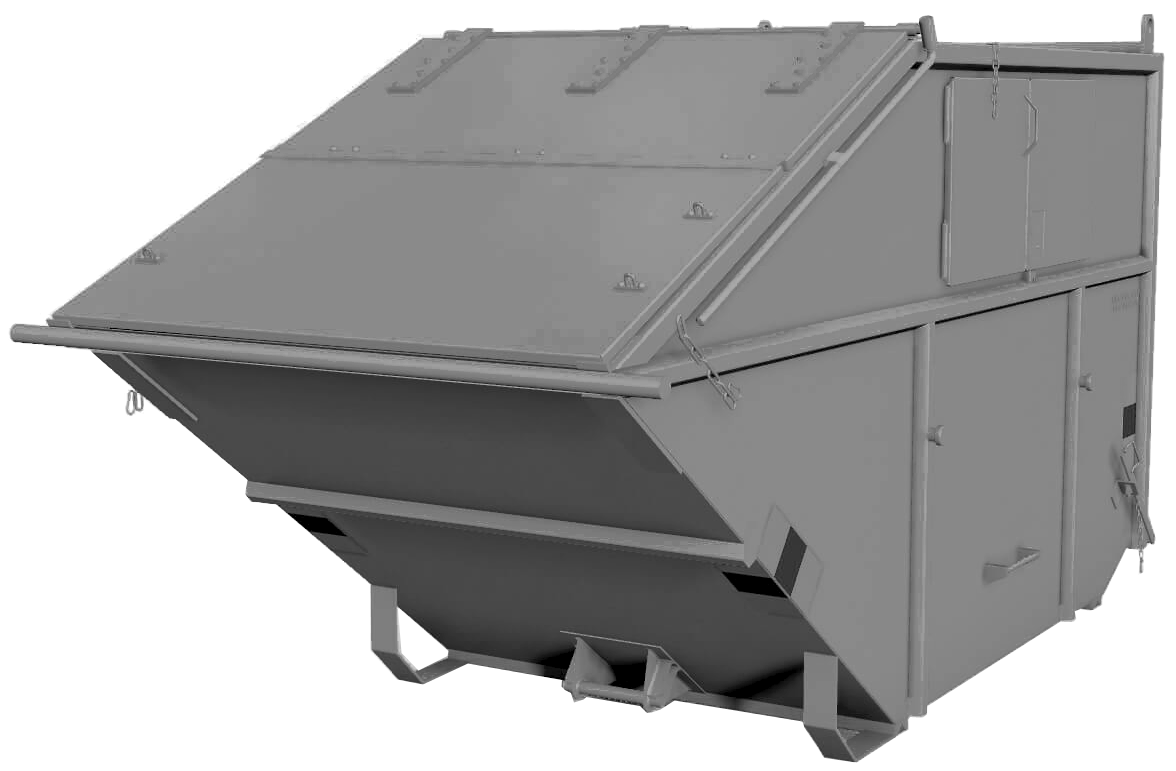

Enklaste lösningar ger ett väldigt neutralt utseende

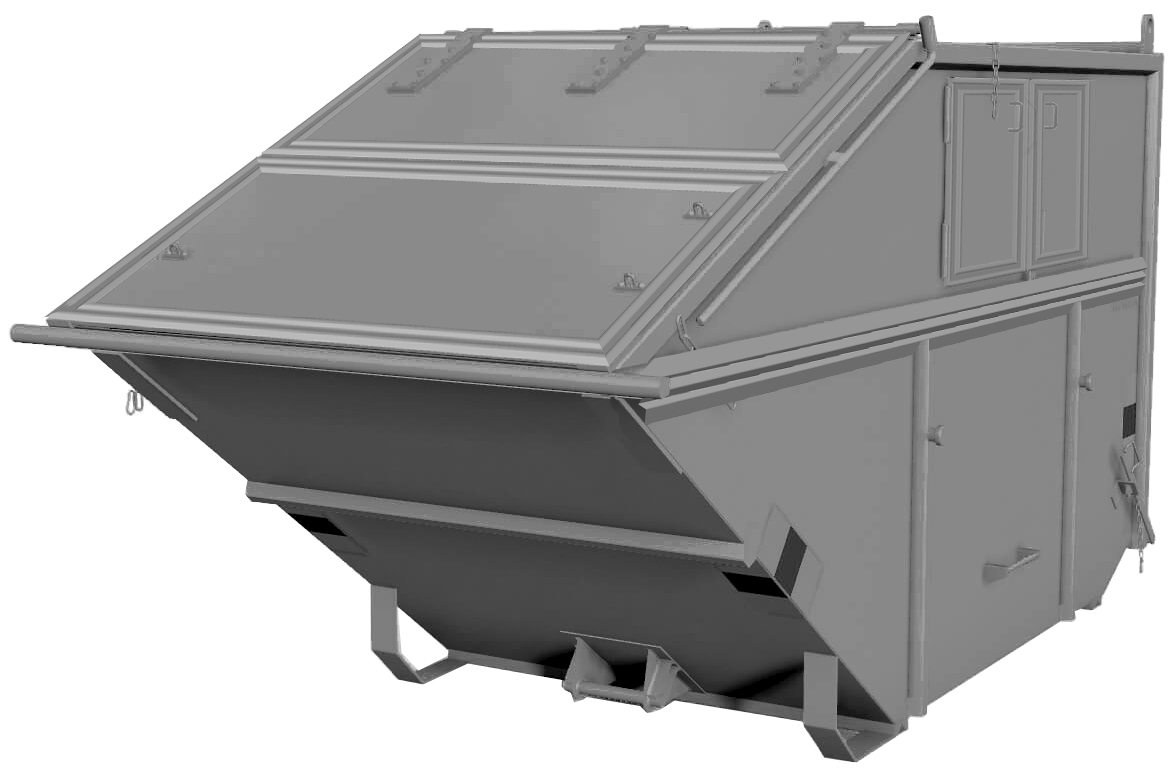

Tydligare och visuellt tilldragande ramar och balkar av standardprofiler visar var användaren ska slänga skräp. (Photoshopad)

Ytterligare detaljer att tänka på inom Nivå 1 är vilka material som används.
Måste man använda en fyrkants- eller U-profil för att förstärka en plåt? Det finns många standardprofiler att välja mellan. Kanske kombinera ett par för att få en snygg profil så just din produkt sticker ut på marknaden!

Med rätt profil och materialval får man även gratis deisgnelement som kan få användaren att enklare uppfatta hur en produkt ska användas.

Att utveckla Nivå 1 brukar vara enkelt och här krävs bara konstruktörskunskaper och vilja.

Uppdrag kan utföras i vanliga 2D- och 3D-program såsom:

PaintNet	PhotoShop	Illustrator
Alias	Icem Surf	SolidWorks	Blender	m. fl.

Kurser kan anordnas för denna nivå i ovanstående programvaror, utom Illustrator och Blender.

Styckelinje
Nivå 2 Arbeta med skärkanters utformning och andra grafiska detaljer.

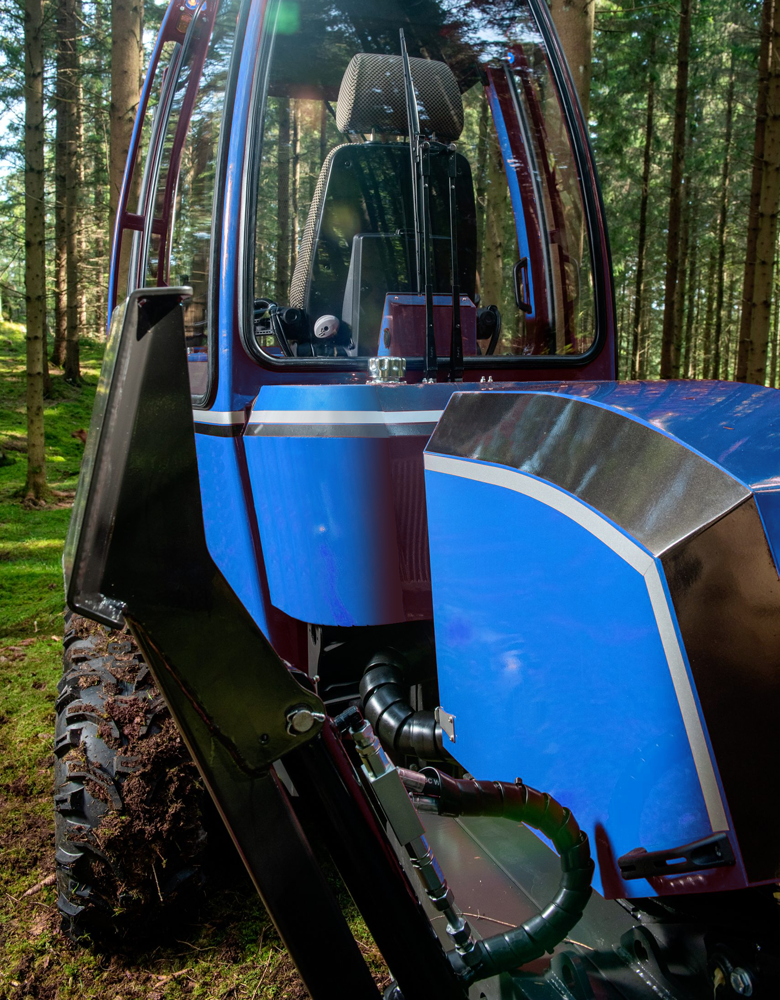

Kant något "pumpad" så den inte registreras så tydligt av ögat (Photoshop)

Abrupta formförändringar, som rak till cirkel, registreras ofta negativt av ögat

Det är oftast inte så avancerat eller kostsamt att uppnå fördelarna inom Nivå 2.
Stora arbetsinsatsen är att konstruktören ska ta steget att inte bara arbeta med raka linjer och cirklar.
Alternativt importera kurvor, eller modeller gjorda av en formbestämmare.

Det går att dela upp denna nivå i flera undernivåer. Allt beroende av vilket arbetsätt som passar företag och produkt bäst.

Arc-baserad formbestämning

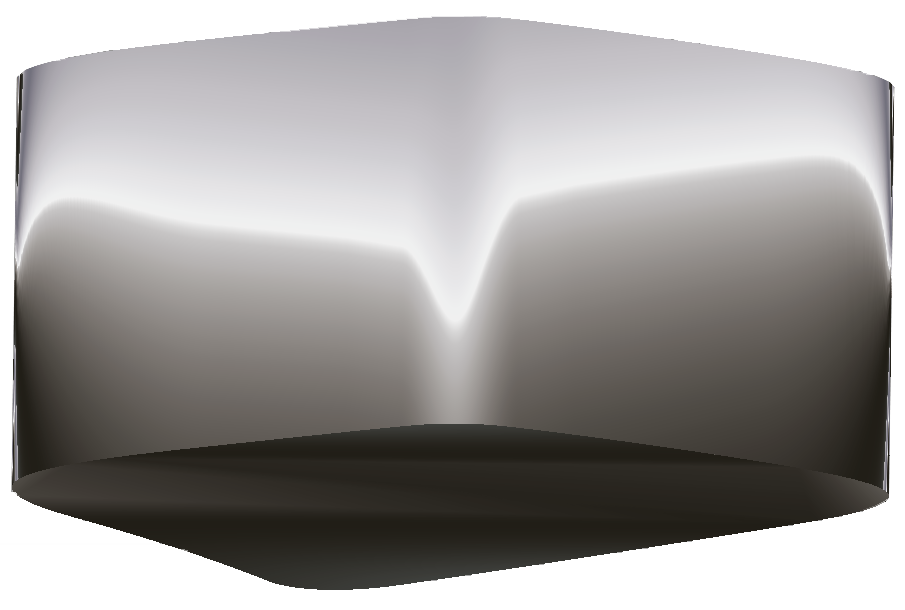

Highlight
(Nedre högra hörnet)

Arc-baserad. Topvy

Det är en teknik baseras på att grundformerna byggs upp av cirkelsegment som alla är länkade och styrda med constrains så de bildar semi-constrainade modeller med full koll på både konstruktion och design.
Att basera former på cirkelsement kan många designers tycka vara en för låg nivå, men det kanske är precis rätt nivå för er produkt.
Cirkelsegment är dessutom en grundläggande funktion i alla konstruktionsprogram vilket tillåter att resultat och arbetssätt i princip kan flyta fritt mellan personer och program.

Ytterligare en fördel med denna typ av formbestämning är att den genererar en snabbare, enklare och mer exakt maskinkod när modellerna CAM-bereds i nästa steg av tillverkningsprocessen.

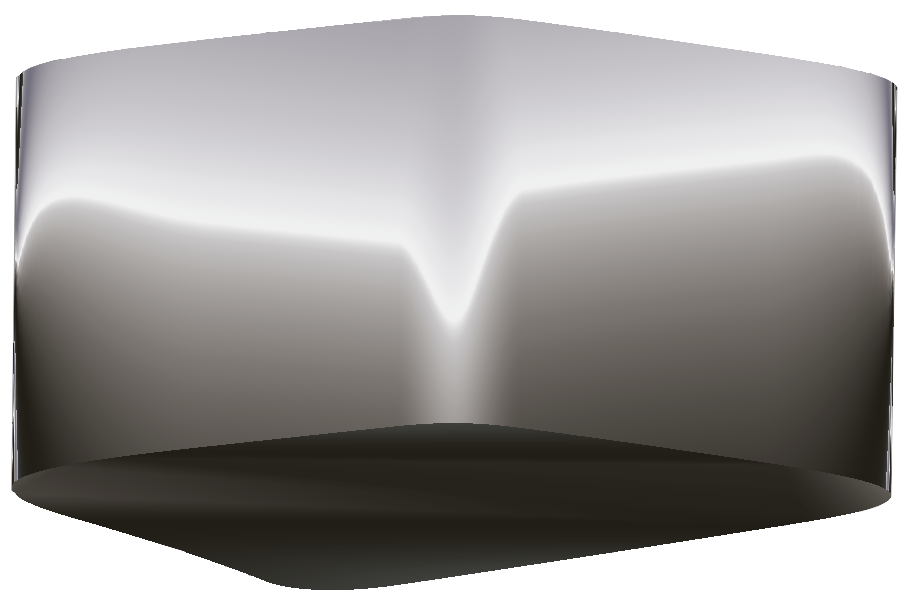

Spline-baserad formbestämning

Highlight
(Nedre högra hörnet)

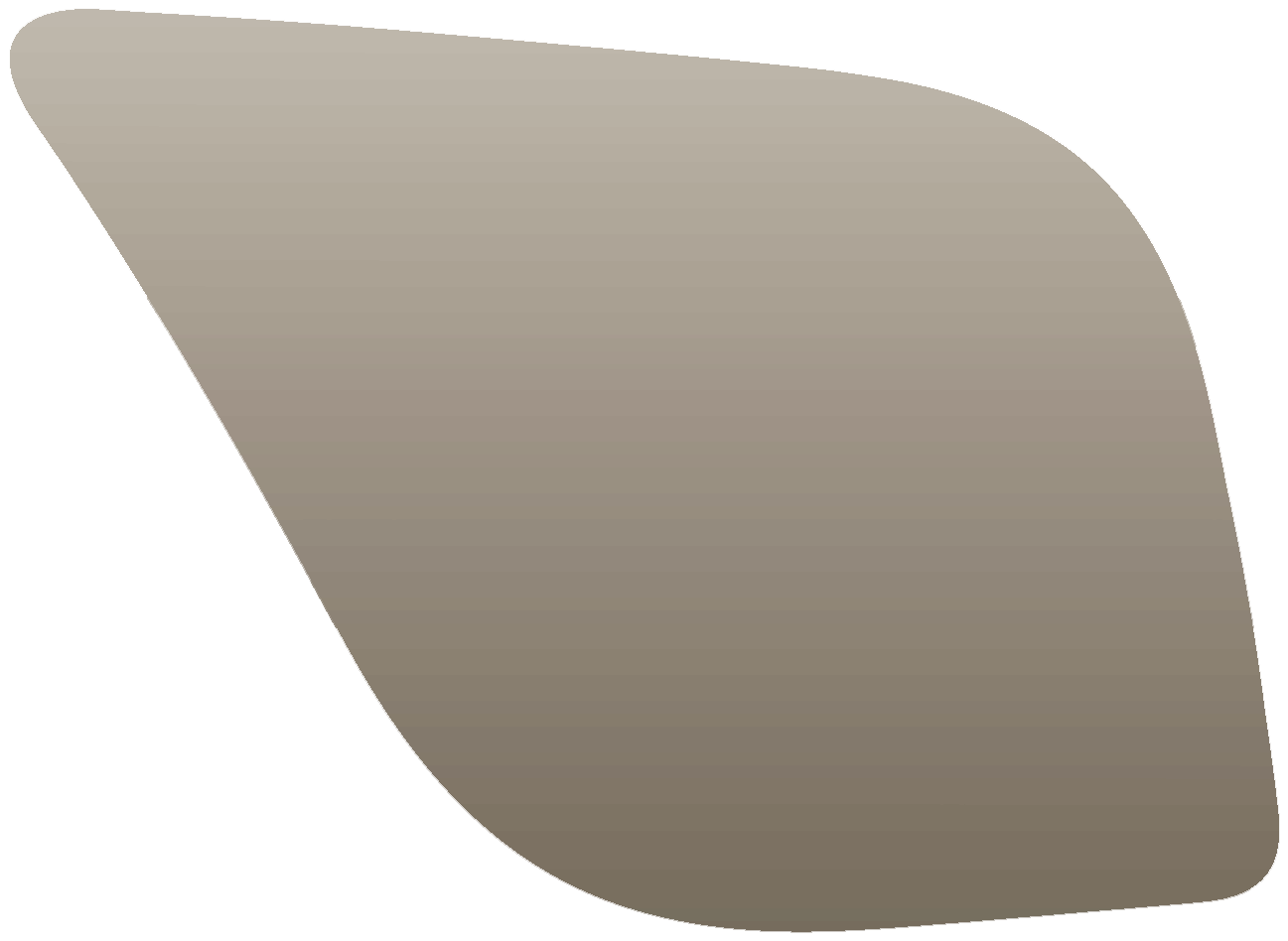

Spline-baserad. Topvy

Att arbeta med detta sätt påminner till stor del om den arc-baserade metoden. Skilnaden är, som man hör på namnet, att man arbetar med en spline istället för ett cirkelsegment.
Många konstruktörer kan känna ovana vid att använda dessa geometrier, men att använda dessa med constrains är inte svårare än andra geometrier. Även dessa blir semi-constrainade element som är stabila till den grad man själv väljer.
Alla medel- och stora programvaror hanterarar splines utan problem.

Friforms-formbestämning

Vill man ta steget fullt ut i friformsvärlden är det inget problem heller. Det är en naturlig utveckling av den spline-baserade formbestämningen. Samma typ av geometrier används, men minimalt antal constrains sätts ut och man arbetar mest med känsla.
Om man inte är bekväm med det i sin roll som konstruktör går det oftast att importera en sketch som är klar att appliceras.

Som går att se av bilderna ovan kommer man till i princip lika resultat oavsett vilket arbetssätt man väljer.

Hålmönster

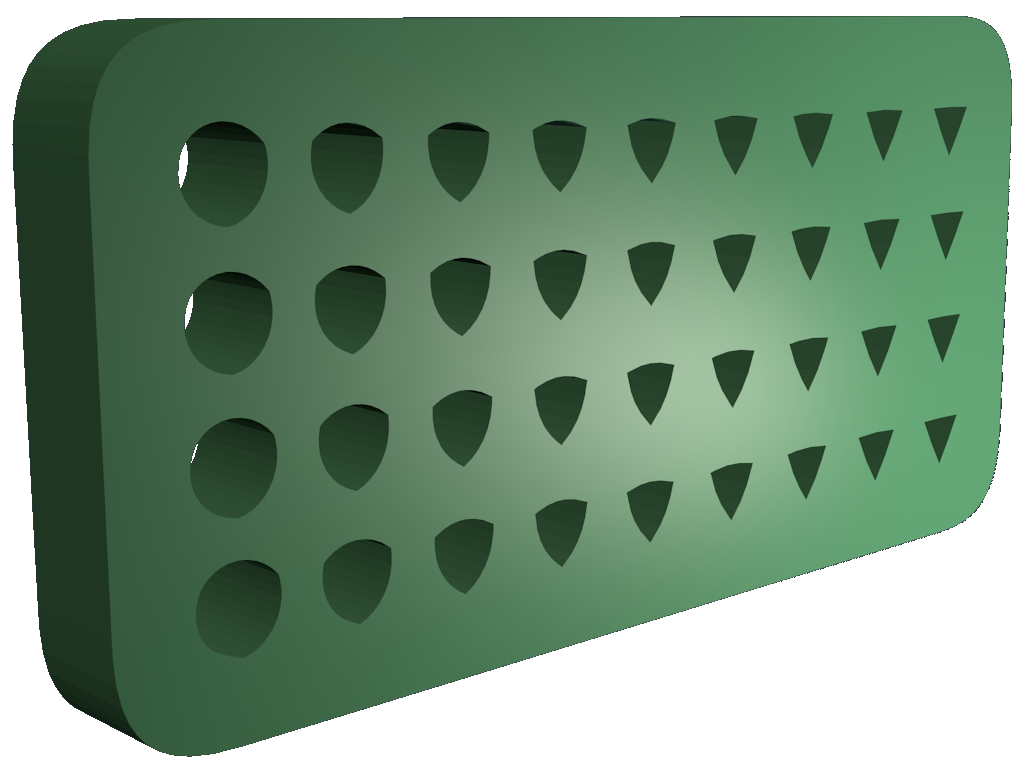

Övergång mellan två eller flera former styrs av en enkel geometri

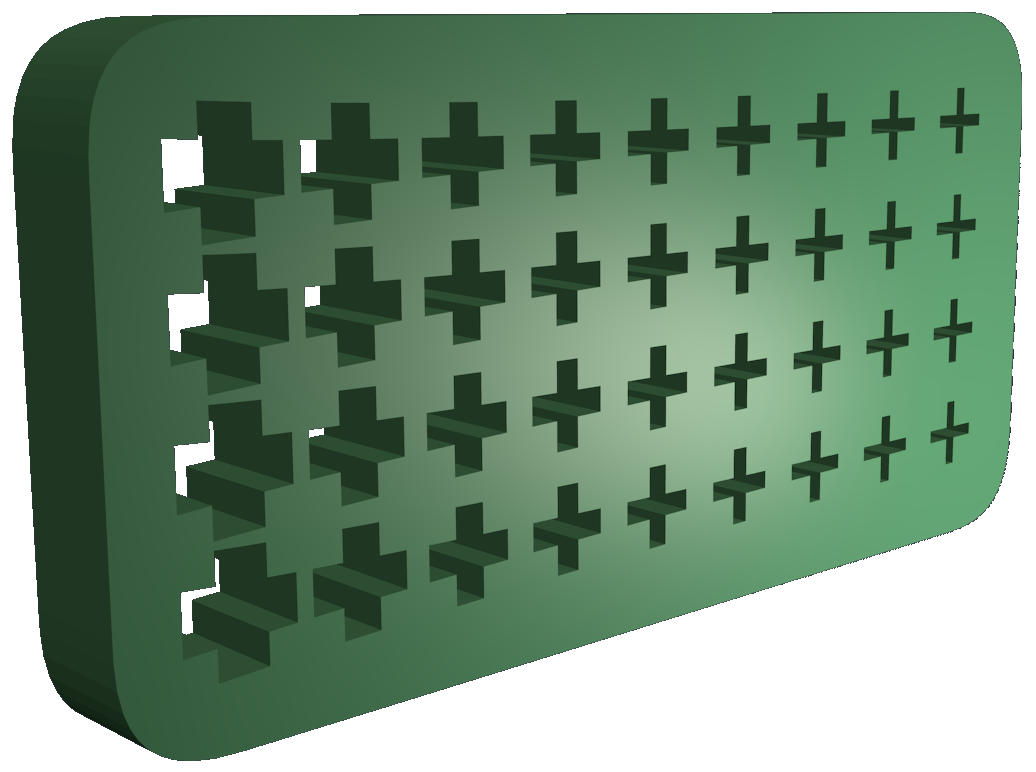

Enkelt att göra gradient-effekter styrda av enkel geometri

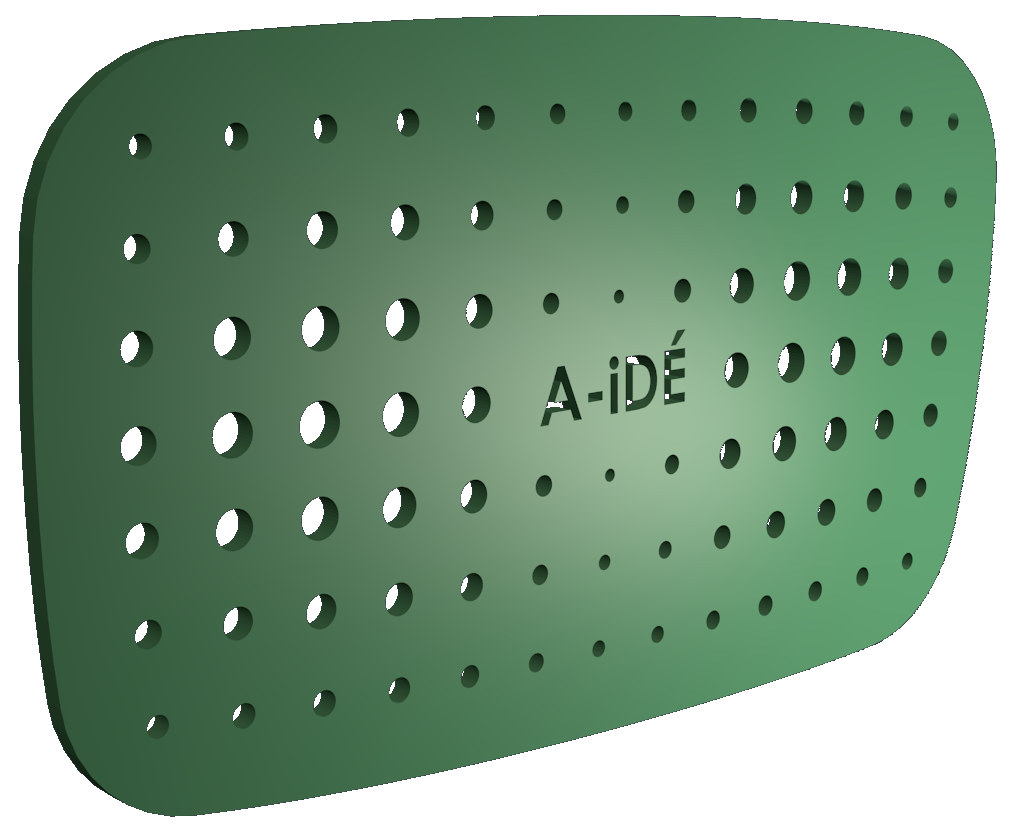

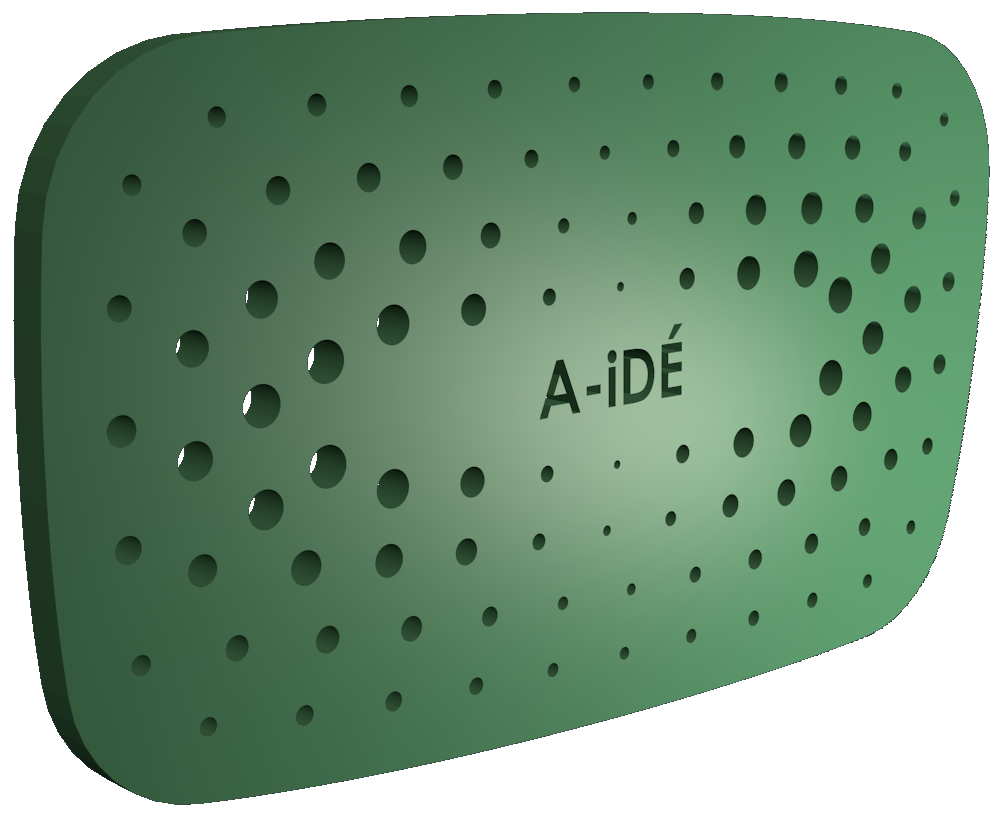

Offsetmönster
Båda mönstren har böljande storlek av hål styrda av gemetri istället för formler

Rutmönster anpassat efter oregelbunden ytterkant

Utöver skärlinjer är en stor grej att kunna göra hålmönster som ser avancerade ut på ett enkelt sätt. Hålmönster används som ventilation, viktminskning eller dekoration.
Om man vill testa något snabbt kan man använda vanligta Pattern-kommandon för att åtsadkomma avancerade effekter med variabla storlekar eller former.

För att få mönster som ser avanscerade ut, eller bara ser helt rätt ut, får man anpassa mönstret själv.
Som bas använder man arbetsättet från tidigare avsnitt och kompletterar med hål.
Har man lärt sig bygga upp system för olika funktioner kan man enkelt uppnå stora förändringar genom att bara ändra enstaka enkla geometrier. Inga avancerade matematiska formler, bara "constrainade" geometrier!

Uppdrag kan utföras i vanliga 3D-program såsom:

Alias

Icem Surf

SolidWorks

m. fl.

Kurser kan anordnas för denna nivå i ovanstående programvaror.

Styckelinje

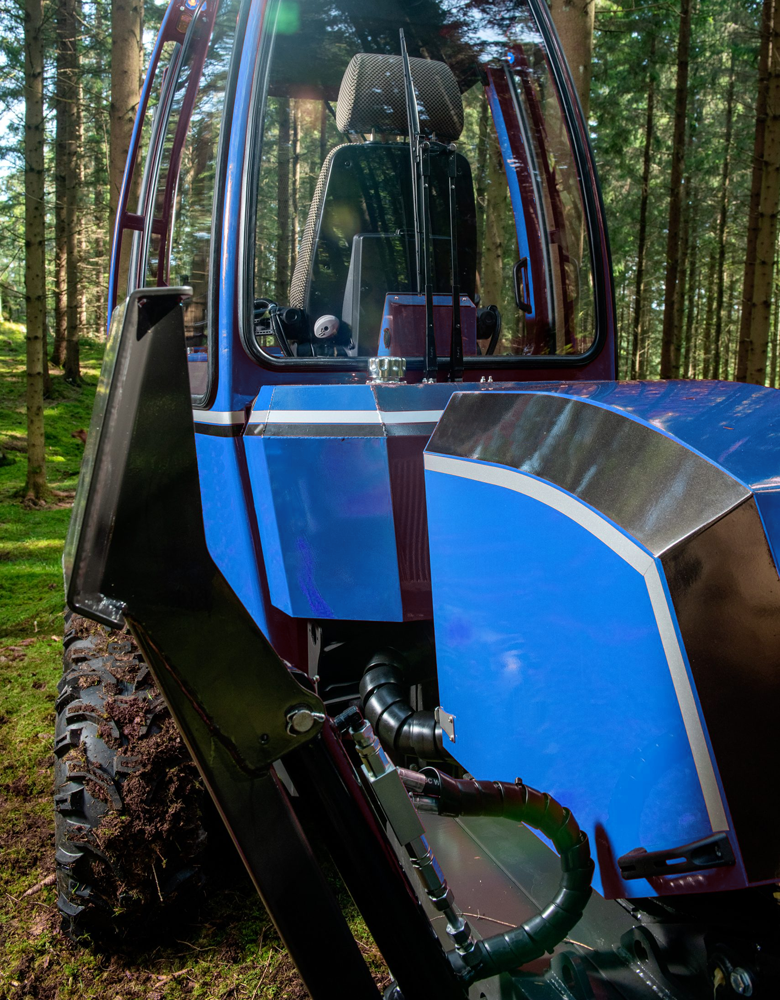

Nivå 3 Med hjälp av enkelkrökta ytor arbeta bort plana ytor som ofta tenderar att se insjunkna och skeva ut.

Mitt i bild är samma detalj ändrad till enkelkrökt (PhotoShopad)

Mitt i bild syns en plan karrossdetalj

Plana ytor kan ha flera egenskaper som försämrar upplevelsen av produkten, t.ex. kan ljud uppstå och den kan slå sig i olika temperaturer.
Går de att ersätta med enkelkröka ytor blir konstruktionen formstabilare.
Ersätts en fasett med en bölj yta behövs det färre lagerplatser och mindre logistik.
I dagens cadprogram och med delar som laserskärs är det relativt enkelt att arbeta med enkelkrökta ytor och få ut dem till till klara produktionsdetaljer.
Det kan krävas en del speciallösningar i caden för att det även ska leda till ett effektivare svetsarbete, men lägger man den tiden vid ritbordet kan det leda till kortare tillverkningstid.

Konvertera solidmodell till tunnplåt.

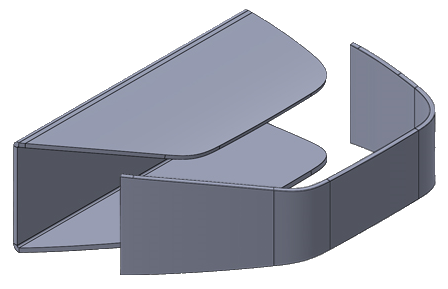

Designvolymen konverterad till tunnplåt

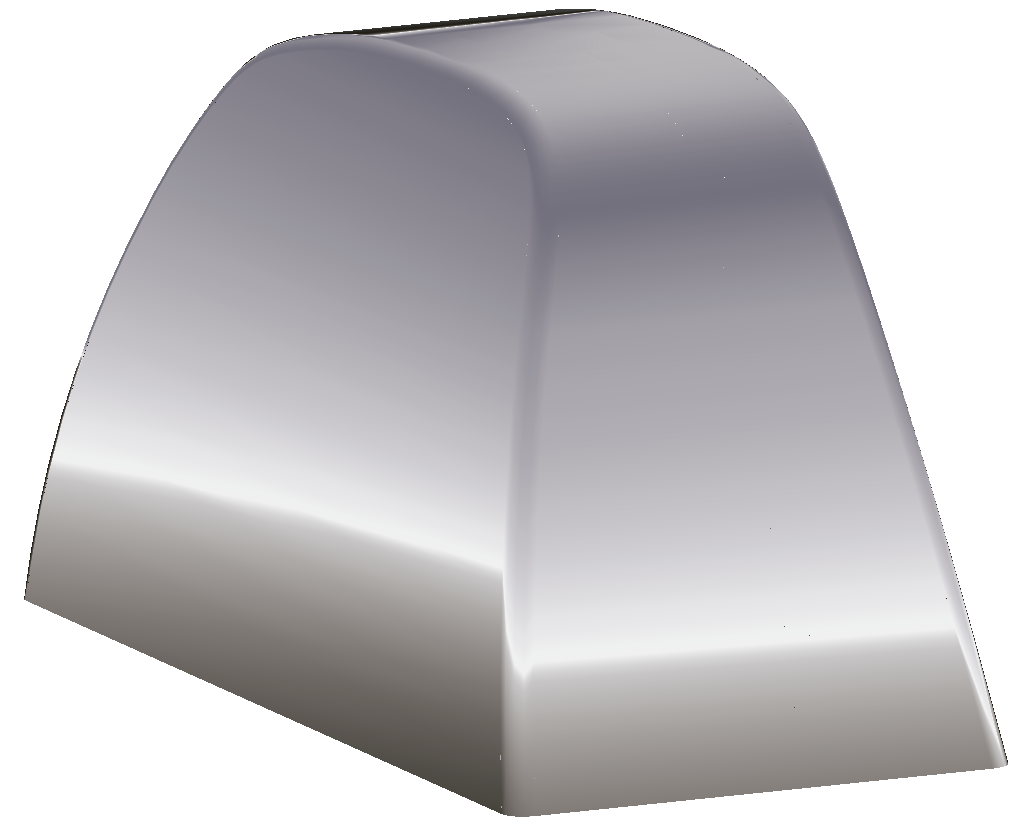

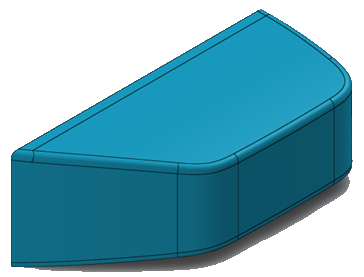

Volym för att utveckla design

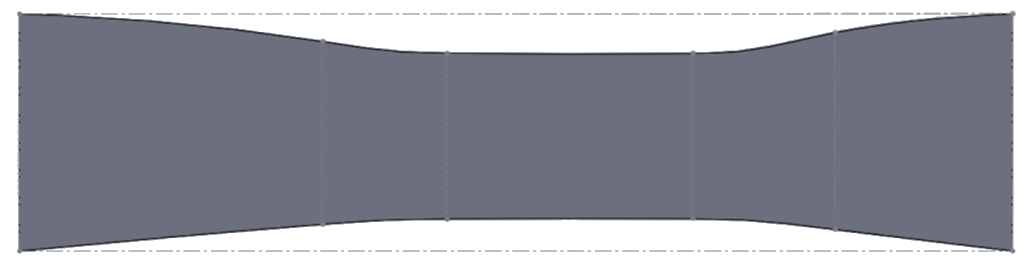

Utbredning av frontplåt

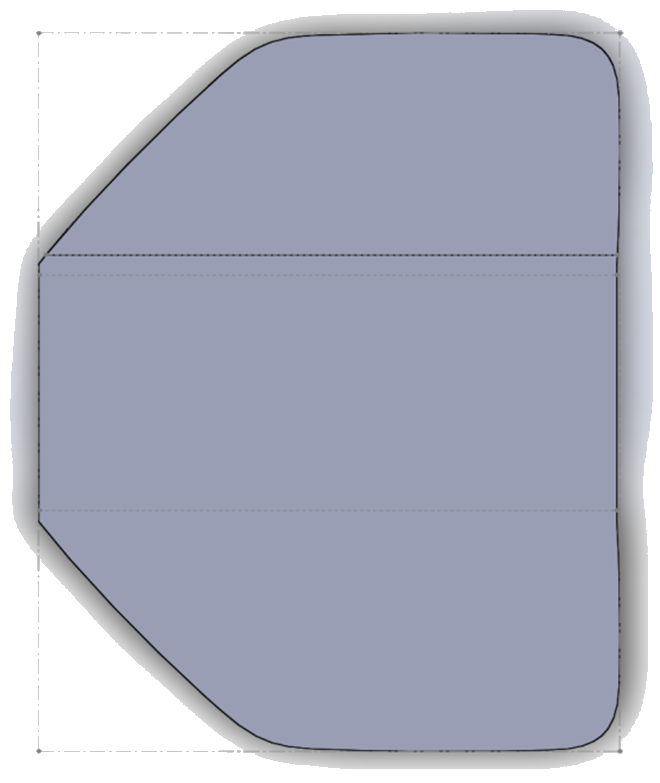

Utberedning av rygg-top-bottenplåt

Med rätt uppbyggnad kan man labba med solidformens styrkurvor för att se hur formen växer fram utan att allt behöver uppdateras hela tiden.
När man är nöjd släpper man på blockeringen i programet och låter all tunnplåt uppdateras.

Fingerskarv, eller Tab and Slot som det kan heta.

Fingerskarv (Tab and Slot) som blir
korrekt utbredning i Sheet Metal

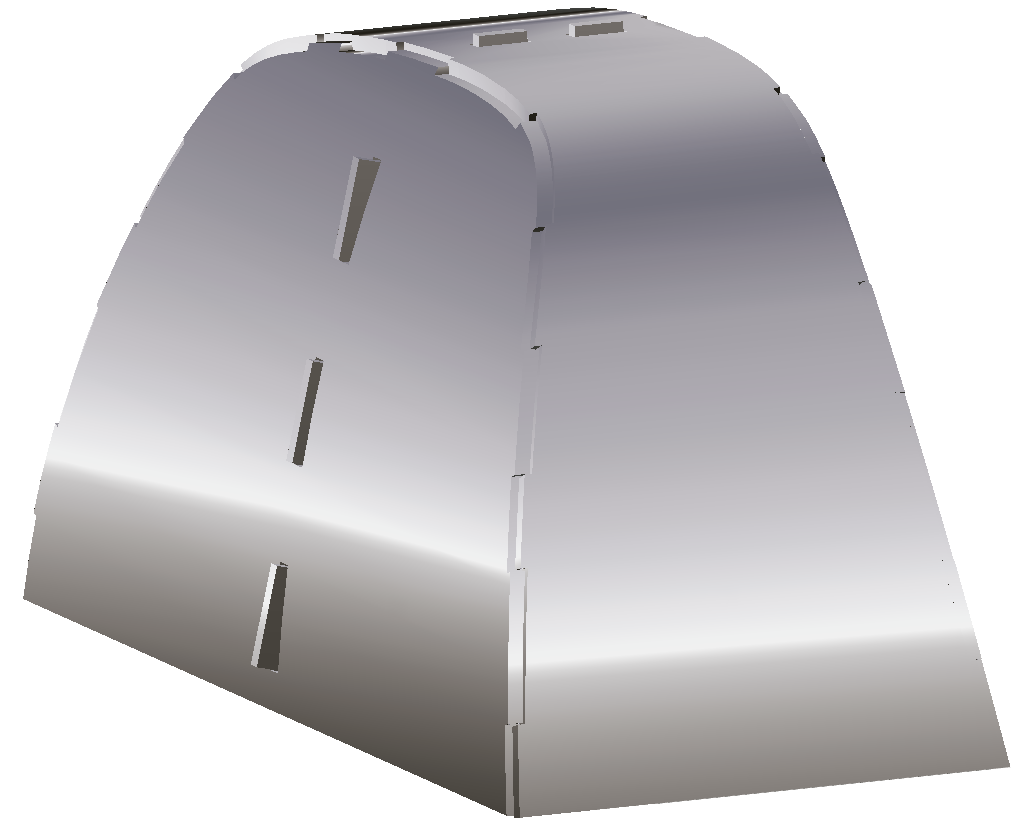

Designvolym (solid) med enkelkrökta former

Med rätt arbetssätt går det relativt enkelt att även lägga till fingerskarv för "fixering" inför svetsning.

Uppdrag kan utföras i vanliga 3D-program såsom:

Alias

Icem Surf

SolidWorks

m. fl.

Kurser kan anordnas för denna nivå i ovanstående programvaror.

Olika nivåer av designkvalité

Här följer en förklaring uppdelad i sju nivåer. Hur långt just din produkt kan utvecklas beror bland annat på materialval och tillverkningsteknik.
Nivå 1-3, Designkvalité inom konstruktion
Dessa nivåer lämpar sig för produkter med enklare tillverkningsprocesser och främst består av plana/böjda eller bockade plåtar med laser-/vattenskurna former. Kortfattat, tunnplåtsproduktion utan formpressning.
Nivå 4-7, Designkvalité för mer avancerade former
För att utnyja fördelarna här krävs pressning eller gjutning som tillverkningsmetod för att hantera dubbelkrökta ytor.

Styckelinje
Nivå 4 Volymer och linjer måste samspela.

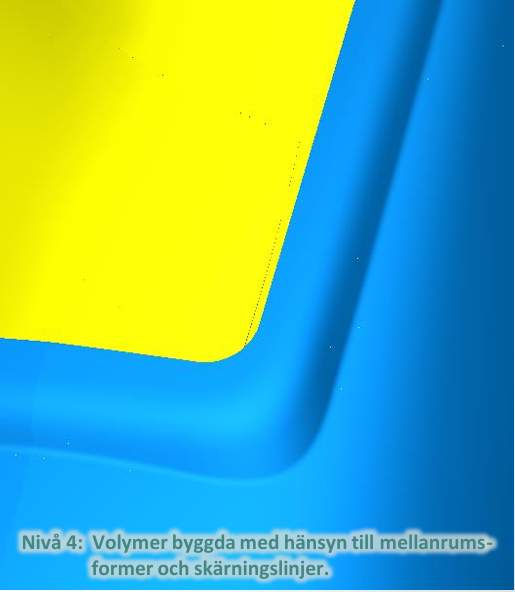

Volymer byggda med hänsyn till mellanrumsformer och skärlinjer

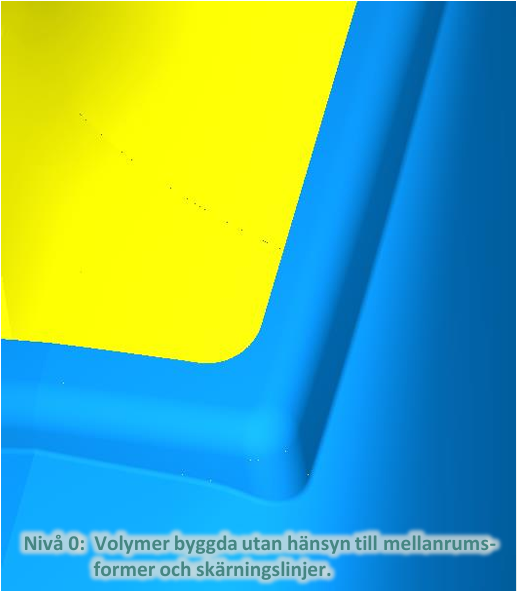

Volymer byggda utan hänsyn till mellanrumsformer och skärlinjer

Denna nivå skiljer sig inte så mycket från Nivå 3. Men här ökas friheten för former med hjälp av materialval och tillverkningsmetoder.
Ytor behöver justeras i form och läge så de ger rätt förutsättningar för att helheten ska se harmonisk ut.
En konstruktör med ytkunskap och formkänsla kan klara denna nivå utan att anlita en formbestämmare.

A-solid ger möjlighet att arbeta helt parallellt med konstruktion och design!
För att enklare kunna arbeta med både design och konstruktion helt parallellt under utvecklingsprocessen är det lämpligt att arbeta med så kallade A-solider för de synliga delarna.
En A-solid är synlig yta med tjocklek.
Med rätt arbetssätt kan konstruktören bara byta A-soliden och uppdatera kopplingarna till den på ett enkelt sätt.
Detta arbetssätt lämpar sig främst för gjutna delar med t.ex. skruvtorn och motsvarande tekniska delar som ska anslutas till A-soliden.

Uppdrag kan utföras i vanliga 3D-program såsom:

Alias

Icem Surf

SolidWorks

m. fl.

Kurser kan anordnas för denna nivå i ovanstående programvaror.

Styckelinje

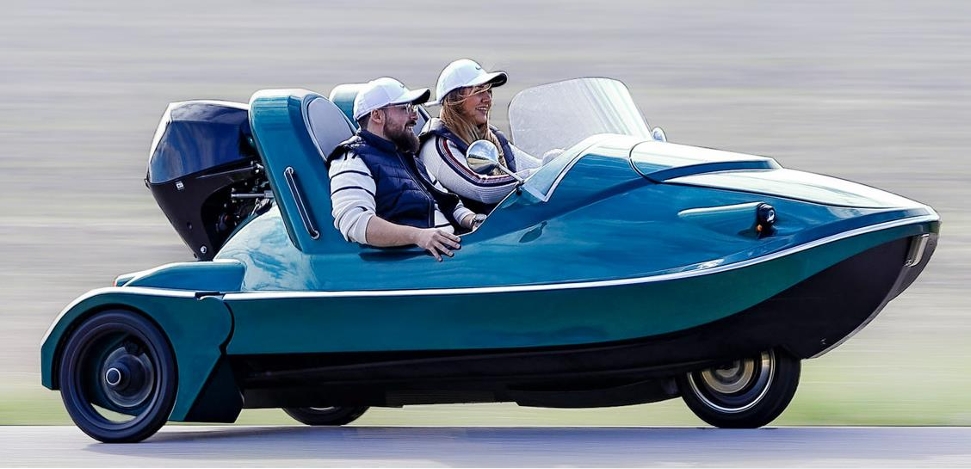

Nivå 5 Ytor ska inte se insjunkna ut.

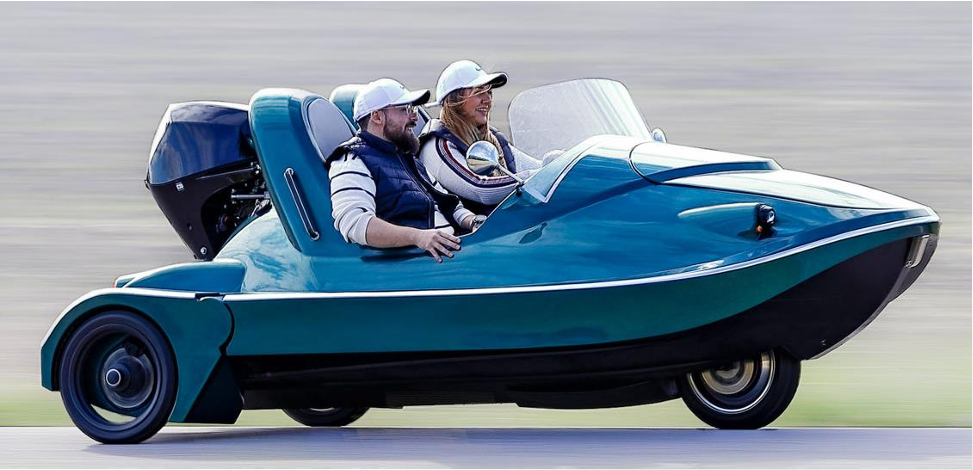

Några ställen är justerade, de hade gått enkelt att lösa med pumpade loft i cad. (PhotoShopad)

Abrupta formförändringar mellan rak och böjd form, t.ex. ryggstöd, lampa och bakflygel

Mänskliga hjärnan är fenomenal på att jämföra former. Det sker omedvetet hela tiden.
Av den anledningen ser ofta en plan yta lätt insjunken ut, speciellt tillsammans med en konstruktionsradie.

A-solid ger möjlighet att arbeta helt parallellt med konstruktion och design!
För att enklare kunna arbeta med både design och konstruktion helt parallellt under utvecklingsprocessen är det lämpligt att arbeta med så kallade A-solider för de synliga delarna.
En A-solid är synlig yta med tjocklek.
Med rätt arbetssätt kan konstruktören bara byta A-soliden och uppdatera kopplingarna till den på ett enkelt sätt.
Detta arbetssätt lämpar sig främst för gjutna delar med t.ex. skruvtorn och motsvarande tekniska delar som ska anslutas till A-soliden.

Uppdrag kan utföras i vanliga 3D-program såsom:

Alias

Icem Surf

SolidWorks

m. fl.

Kurser kan anordnas för denna nivå i följande programvaror:

Alias

Icem Surf

SolidWorks

Styckelinje
Nivå 6 Arbeta med högre formgrad på kurvor och ytor.

Bild kommer snart

Matematiska ytor som sträcker sig i flera dimensioner behöver oftast ha ett högre matematiskt gradtal och kan behöva styras noggrant för att inte mista sin tänkta form.
Kräver ofta Loft med flera styrande span.
Kräver relativt hög kunskapsnivå av konstruktören, men ofta relativt enkel operation av formbestämmare med designprogram.

A-solid ger möjlighet att arbeta helt parallellt med konstruktion och design!
För att enklare kunna arbeta med både design och konstruktion helt parallellt under utvecklingsprocessen är det lämpligt att arbeta med så kallade A-solider för de synliga delarna.
En A-solid är synlig yta med tjocklek.
Med rätt arbetssätt kan konstruktören bara byta A-soliden och uppdatera kopplingarna till den på ett enkelt sätt.
Detta arbetssätt lämpar sig främst för gjutna delar med t.ex. skruvtorn och motsvarande tekniska delar som ska anslutas till A-soliden.

Uppdrag kan utföras i vanliga 3D-program såsom:

Alias

Icem Surf

Kurser kan anordnas för denna nivå i följande programvaror:

Alias

Icem Surf

Styckelinje

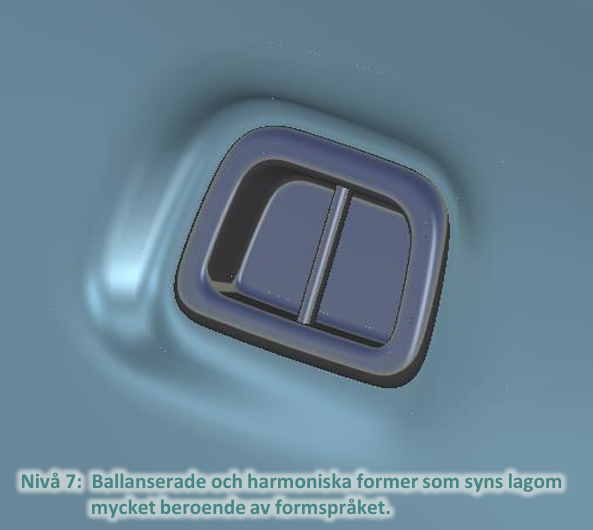

Nivå 7 Full formbestämning där design "äger" synliga ytor.

Denna, den högsta nivån av designkvalitet kräver full kontroll av alla ytors uppbyggnad.
Verktyg för dessa operationer brukar vara väl dolda och ofta ganska trubbiga i konstruktionsprogram.
Kräver ofta justeringar på ControlPoint-nivå.
Det krävs formbestämmarkunskap för att lösa dess komplexa problemen.

A-solid ger möjlighet att arbeta helt parallellt med konstruktion och design!
För att enklare kunna arbeta med både design och konstruktion helt parallellt under utvecklingsprocessen är det lämpligt att arbeta med så kallade A-solider för de synliga delarna.
En A-solid är synlig yta med tjocklek.
Med rätt arbetssätt kan konstruktören bara byta A-soliden och uppdatera kopplingarna till den på ett enkelt sätt.
Detta arbetssätt lämpar sig främst för gjutna delar med t.ex. skruvtorn och motsvarande tekniska delar som ska anslutas till A-soliden.

Uppdrag kan utföras i vanliga 3D-program såsom:

Alias

Icem Surf

Kurser kan anordnas för denna nivå i följande programvaror:

Alias

Icem Surf
